PAGERUNGAN KECIL
Shelter CKD Pagerungan Kecil
Tanggal Project
Jenis Project
Lokasi
Type Shelter
End User
Dimensi(Outter)
Base Frame
: 1 Desember 2025
: Pembangkit Listrik Tenaga Surya
: Pulau Pangerungan Kecil – Madura
: SHELTER CKD TYPE SDR – 12 x 4 x 3 – FC
: PT.PLN(persero) UID Jawa Timur
: P.12000 x L.4000 x T.3000mm
: Almunium tebal 3mm, Profile U Base, 80 x 35mm

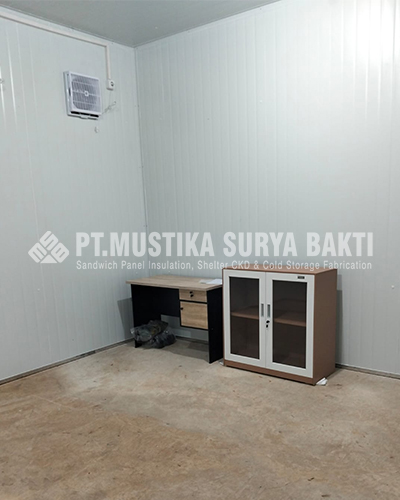

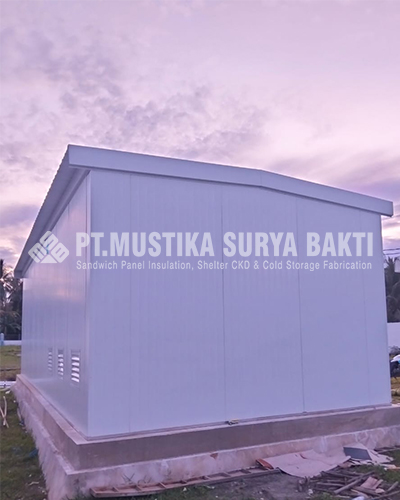

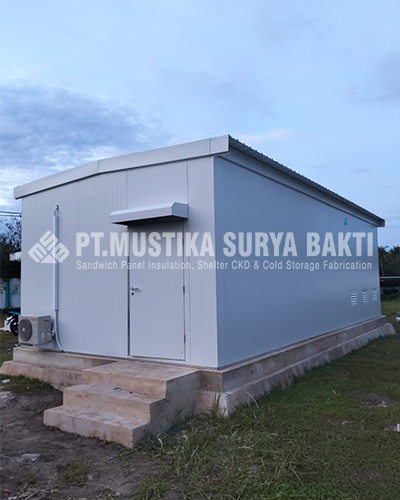

Project Shelter CKD Pagerungan Kecil adalah Produk Kami yang di gunakan oleh PT.PLN(Persero) UID Jawa Timur yang di tempatkan di Pulau Pagerungan Kecil untuk sumber daya listrik berbasis tenaga surya untuk konsumsi listrik penduduk di Pulau Pagerungan Kecil tersebut.
SPESIFIKASI SHELTER CKD PAGERUNGAN KECIL
| NAMA ITEM | KETERANGAN |
|---|---|
|
SHELTER TYPE |
SHELTER CKD TYPE SDR – 12 x 4 x 3 – FC |
|
JENIS RUANGAN |
Double Room |
|
UKURAN RUANGAN |
Outter : P.12000 x L.4000 x T.3000mm Inner : P.11850 x L.3850 x T.2850mm |
|
WALL & ROOF PANEL INSULATION |
Sandwich Panel Insulation, Tebal 75m Kulit Luar & Dalam ,Pre Painted Galvanized tebal 0.45mm, warna Rabbit White/Broken White Insulation, Rigid Polyurthane Foam Density 40 ~ 45Kg/m³ Surface Profile, Corugated Interval 80mm, Depth 3mm Pelindung Anti Gores, Blue Protective Film |
|
FLOOR |
Floor Concrete Finsishing, Keramik 300 x 300mm, Warna Putih |
|
PINTU |
Model Pintu, Double Swing Door Dimensi Daun Pintu, P.2000 x L.1000 x T.40mm Kulit Bagian Luar& Dalam , Pre Painted Galvanized tebal 0,45mm, Warna Rabbit White/Broken White. Pelindung Anti Gores, Blue Protective Film. Engsel,Stainless Steel Model Kupu – Kupu. Handle, Stainless Steel, Merk Solid atau Setara |
|
SISTEM SAMBUNGAN |
Wall Panel ke Wall Panel Insulation, Rotary Metal Cam Lock Roof Panel ke Roof Panel, Rotary Metal Cam Lock Wall Panel Ke Roof Panel, Flashing 40 x 40 mm |
|
BASE FRAME |
Almunium 3mm, Profile U Base Field System, Dynabolt ØM8 x 40mm, interval per 500mm. |
|
ADDITIONAL ROOF |
Roof Sheet, PVC Roof tebal 8mm, 2 layer, Merk Alderon Reinforcement, Sandwich Panel Inslation, Tebal 75mm Side & Front Cover, Pre Painted Galvanized 0.45mm, Warna Broken White/White Rabbit |
|

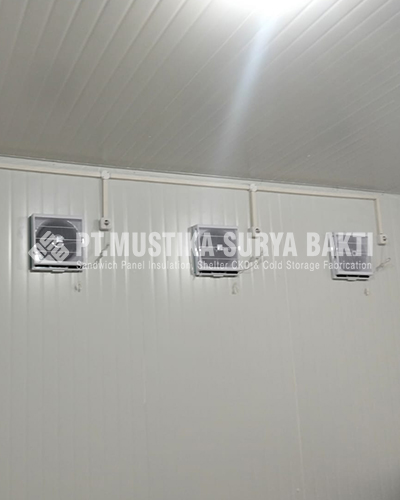

SISTEM SIRKULASI UDARA |
Exhaust Fan Ø10inch, Power AC 220 Volt Air Inlet, Model Almunium Louverd, Dimensi 600 x 400mm,dengan Insect Screen. |
